概述：

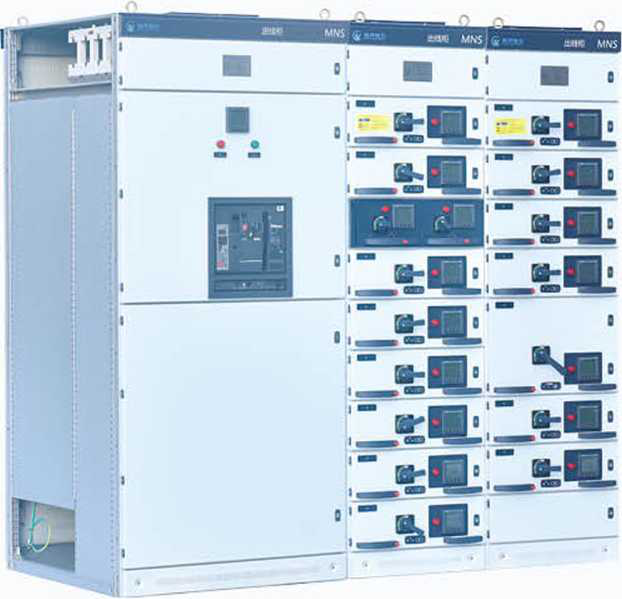

MNS系統是我公司引進瑞士ABB公司制造技術的產品，為工廠組裝式低壓開關柜裝置，技術標準符合 GB7251.1, IEC439-1, VDE0660第500部分，BS5486第1部分，UTE63-410.作為船用的產品還符合 LIOYD* S REGISTER 船用標準。

MNS系統低壓開關柜包括固定技術和抽屜技術，選用材料又分鋼板結構技術和塑料結構技術。后者技術水平達到 九十年代國際水平。

MNS系統能適應各種供配電的需求，能廣泛用于陸用，電站，核電站，船用，石油平臺等各種工礦企業配電系統。

產品特點：

設計緊湊：以較小的空間能容納較多的功能單元。

結構通用性強、組裝靈活。以25mm為模數的C型型材能滿足各種結構形式、防護等級及使用環境的要求。

采用標準模塊設計：分別可組成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝。以200余種組裝件可以組裝 不同方案的柜架結構和組成固定分隔或抽屜單元。

安全性：大量采用高強度阻燃型的工程塑料組件，有效的加強防護安全性能。

技術性能高：主要參數達到當代國際水平。

壓增場地：三化程度高，可大大壓埴儲存和運輸預制件的場地。

裝配方便：不需要特殊復雜工具。

基本參數：

電氣性能

.額定絕緣電壓：690V/AC;

額定工作電壓：400V/AC;

額定沖擊耐受電壓：8kV；

額定頻率：50-60HZ；

主母線最大工作電流：6300A；

主母線短時耐受電流：100kA；

主母線峰值耐受電流：220kA；

配電母線（垂直母線）最大工作電流：1200（2000A）；

配電母線（垂直母線）短時峰值電流：176kA；

防護等級：IP30~IP54。

使用條件：

周圍空氣溫度不高于+40°C,不低于-5°C,并且24h平均溫度不高于+35°C;

周圍空氣清潔，相對濕度在最高溫度為+40°C時不超過50%,在較低溫度時允許有較高的相對濕度，例如+25°C時為90%,但應考慮到由于溫度變化 可能會偶然產生適度的凝露;

戶內使用，海拔高度不超過2000m；

在無星著搖動和沖擊震動的地方；

污染等級：3級；

抗震烈度：8級；

開關柜運輸和儲存過程中的溫度可在-25°C至55°C范圍之間，在短時間內（不超過24h）溫度可達到+70°C;

若上述使用條件不能滿足時，應由用戶和制造廠協商解決。

開關柜類型：

動力中心柜(PC)

采用固定安裝抽出式開關，電流從630A到6300A的各種高分?jǐn)嗳菪牵鄻?gòu)先進及智能化的斷路器。

功率因數自動辛曜柜(MDS-J),電動機控制中心柜(MCC)

抽屜式

由大小抽屜組裝而成，各回路主開關采用高分?jǐn)嗨軞嗦菲骰蛐D(zhuǎn)式帶垮斷器的員荷開關。

固定式

MCC柜功能單元采用固定式安裝插入式塑殼斷路器的方式，既具有明顯斷點且增強安全性，同時又具有固定式柜可靠性好的優勢。功能單元用鋼板分隔, 互相獨立，單元皓構緊湊，容量大，功能強。各類型功能單元可以在一個柜體內單一組裝，也可以混合組裝，其有效高度為72E,可根據方案自由組合。

抽屜類型：

有五種標準尺寸，都是以8E (200mm) 高度為基準：

8E/4：在8E高度空間組裝4個抽屜單元。

8E/2：在8E高度空間組裝2個抽屜單元。

8E：在8E高度空間組裝1個抽屜單元。

16E：在16E (400 mm)高度空間組裝1個抽屜單元。

24E：在24E (600 mm)高度空間組裝1個抽屜單元。

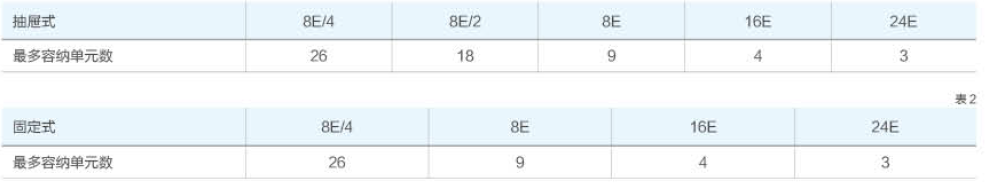

五種抽屜單元可在一個柜體中作單一組裝,也可用作混合組裝，一個柜體中作單一組裝最多容納固定單元數見表1。

固定式類型：

標準尺寸，都是以8E (200 mm)高度為基準：

8E：在8E高度空間組裝1個單元。

16E:在16E (400 mm)高度空間組裝1個單元。

24E：在24E (600 mm)高度空間組裝1個單元。

8E/2：在8E高度空間組裝2個單元。

8E/4：在8E高度空間組裝4個單元。

各單元可在一個柜中作單一組裝，也可作混合組裝，一個柜體中作單一組裝最多容納抽屜單元數。見表2

柜體結構：

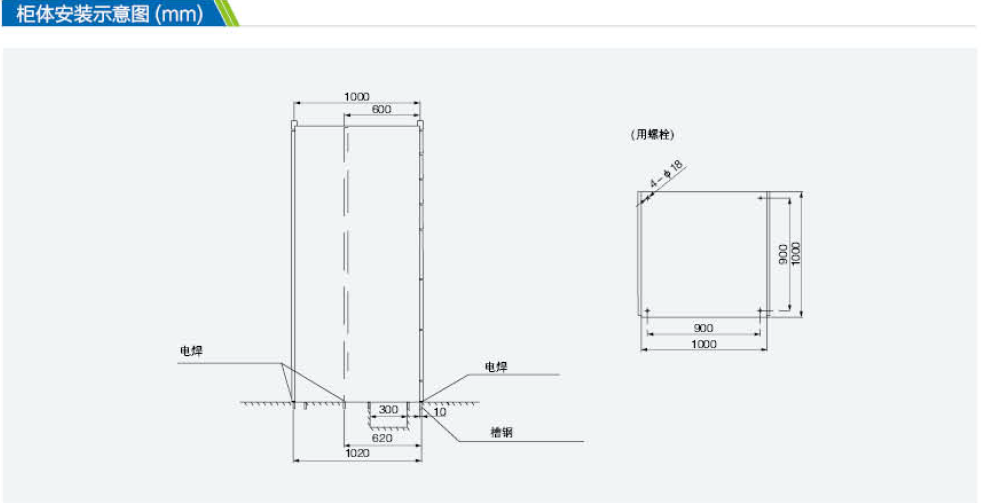

開關柜柜體基本結構是由C型型材裝配而成。C型型材是以E=25mm為模數安裝孔的鋼板彎制而成，采用自攻螺釘和8.8級螺栓組裝而成。全部柜架及內層隔板均作鍍鋅處理。四周門板，側板則作粉未噴涂，有效安裝高度為72E。柜體基本結構見圖2所示。拒體基本尺寸如表3所示。
