概述：

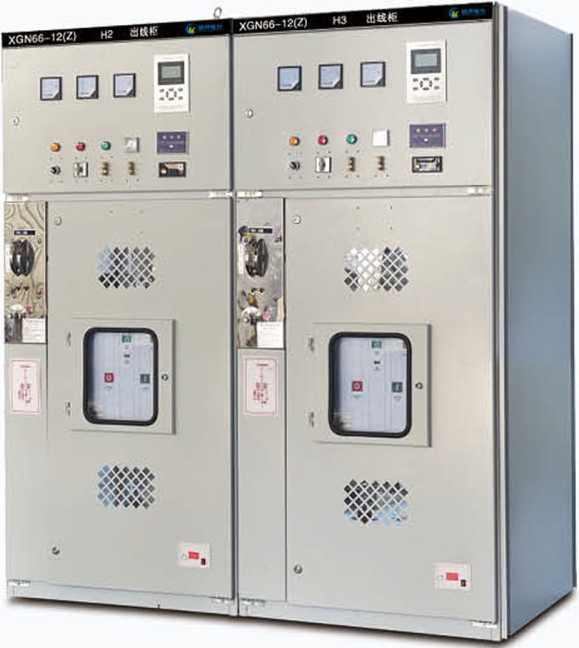

XGN66-12(Z)箱型固定交流金屬封閉開關設備(以下簡稱開關柜)是我公司新一代高壓電H成套產品，符合國家 標準GB3906《-35kV交流金屬封閉開關設備》電力部DLT404《戶內交流高壓開關柜訂貨技術條件》的要求， 也滿足國際標準IEC60298 《1kV以上 52kV以下交流金屬封閉開關設備和控制設備的要求》.

該產品吸收了國列先進技術，它體積小，僅是普通開關柜體積的50%,斷路器具有可器性高，性能好；"五防” 聯鎖機構可H、簡單等優點。開關柜是3.6、7.2、12kV三相交流電50Hz單母線分段的戶內成套裝宣，作為接受 和分配龜能之用。并具有對電路進行控制、保護和監測等功能，可使用在各類型發電廠' 變電站及工礦企業，高層 建筑等場所，也可與環網柜組合應用于開閉所中。

使用條件：

海拔高度不超過1000m；

環境溫度：-25℃-+40℃, 24小時內平均溫度不超過+35℃

水平傾斜度：不大于3℃ ;

地震強度：不超過8級；

無劇烈震動和沖擊及爆炸危瞼場所。

結構特點：

柜體采用優質角鋼焊接而成；

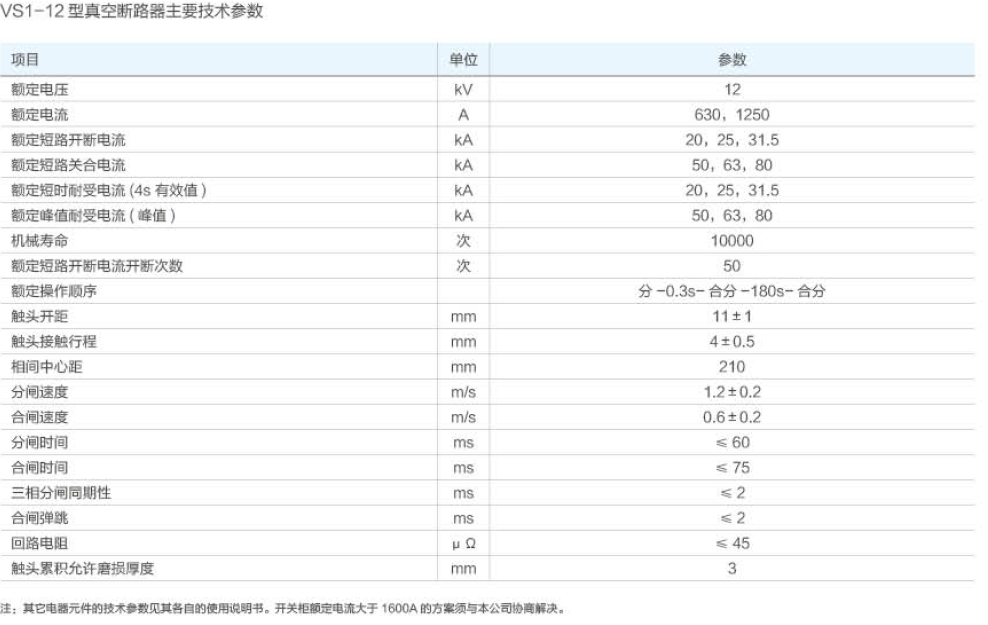

斷路器室位于柜體中（下）部，安裝、調試、維護方便。標準配裝VS1斷路器，并設有壓力窿放通道，確保人身安全;

采用先進可矗的旋轉式隔離開關，可在主母線帶電下安全進入斷路器室檢修；

整柜防護等級IP2X;

設有可靠功能齊全的強制性機械閉鎖裝置，簡便有效達到“五防”要求；

具有可靠的接地系統；

門上裝有觀察窗，可清楚觀察到柜內元件的工作狀態；

操作機構閉鎖采用同XGN2-12柜用的JSXGN閉鎖機構，簡單可熊方便實用；

進出線電纜低于柜體前部，方便用戶連接。

安裝:

安裝基礎參考下圖，基礎槽鋼突出地面1 -3mm,每米范圍內不平度不應超過1.5mm,全長范圍內不超過5mm°

將開關柜按順序故置于基礎上，調整好安裝的位置。然后用M12螺栓或者用點焊方法進行固定，柜與柜間用M8螺栓并緊。

拆開后蓋板安裝主母線和一次電纜，端子接觸面應注意清理干凈并涂中性凡士林。安裝好后注封堵好一次電纜孔。

連接柜間接地母線，使沿開關柜掃E列方向連成一體，檢查工作接地和保護接地是否有遺溫，接地回路是否連續導通，工作接地電阻應不大于1000uQ, 保護接地電阻應不大于4Q。

安裝二次電纜，電纜由柜前底部引入，順側壁進入低壓室,分接于端子排上；或由柜頂二次小母線上引入低壓室，裝好后封堵電纜孔。

清理柜內灰塵雜物。

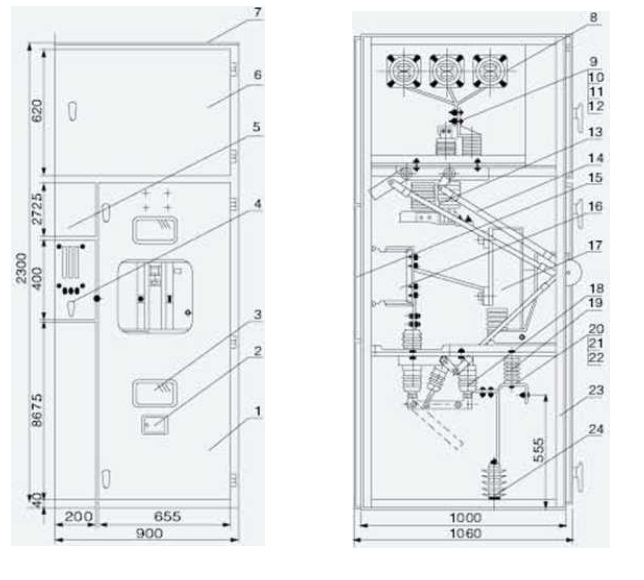

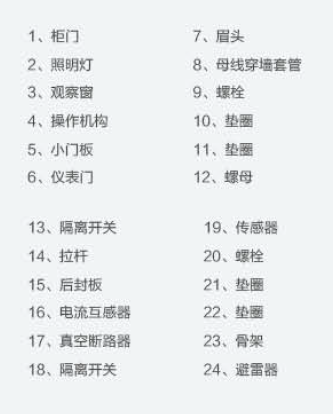

開關柜布置示意圖:
